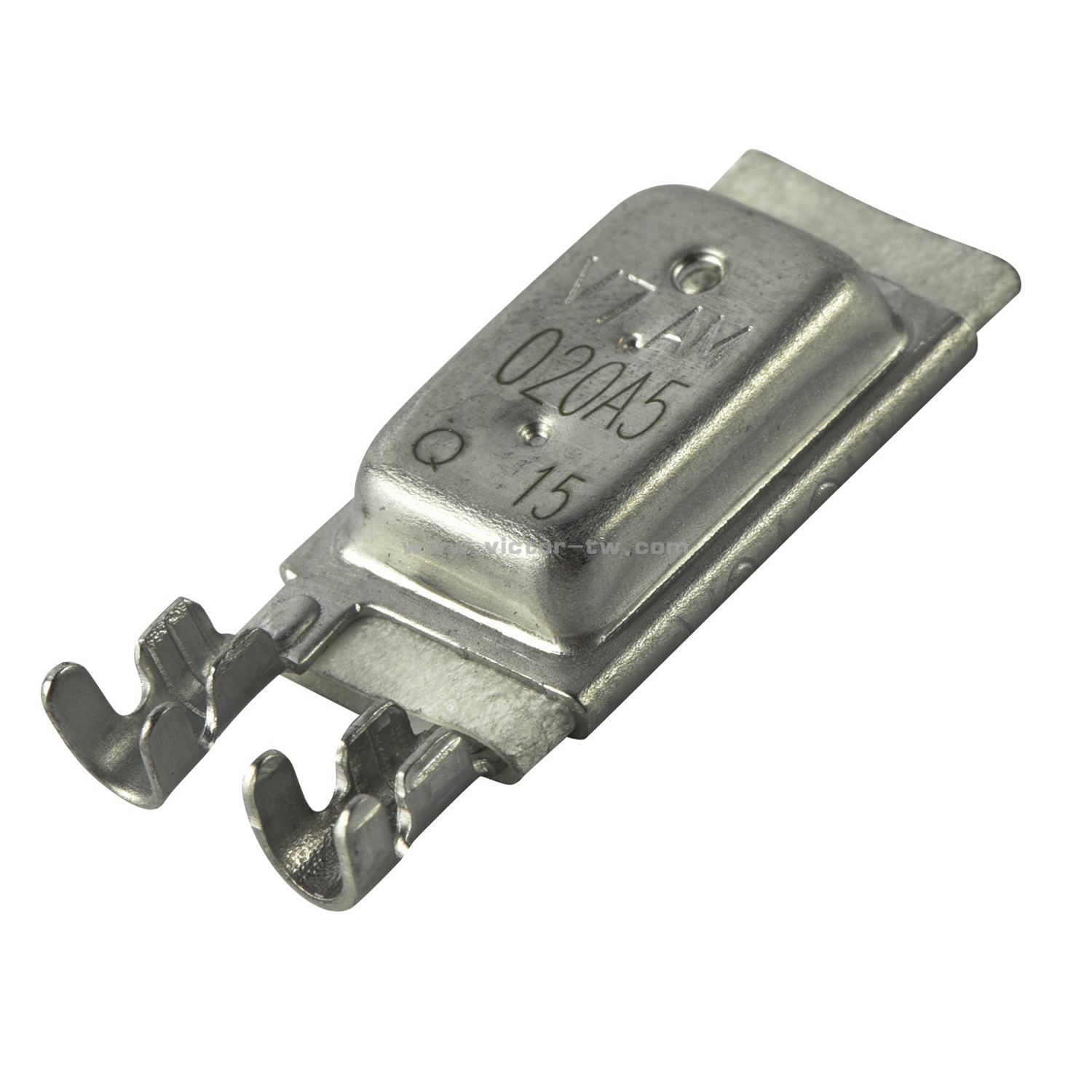

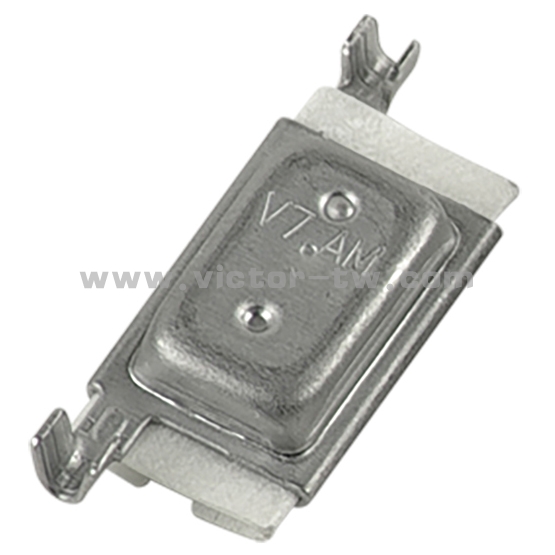

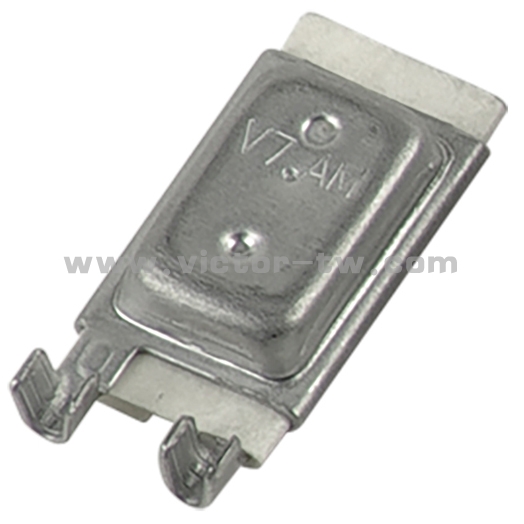

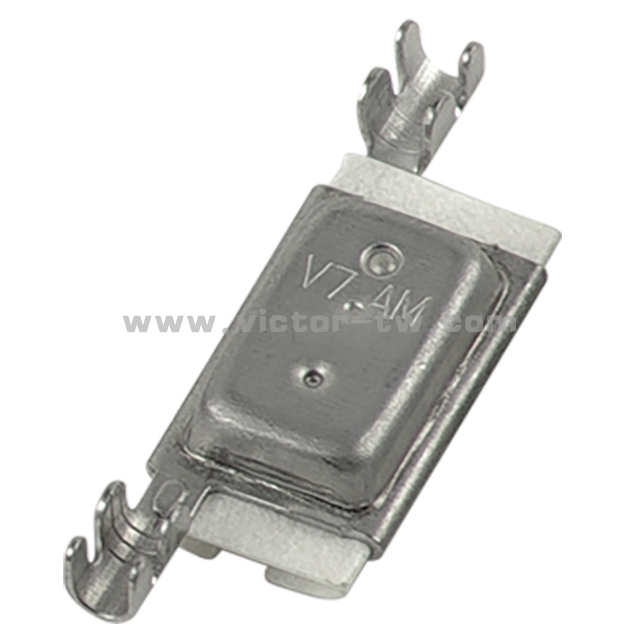

恒温双金属热保护器耐高温(V7AM)

Details

溫控器規格

V7AM 系列溫控開關是一種過溫、過電流保護器,其體積小、處點容量大、跳脫動作快速。嚴格的品質管控,緊密的外殼適合所有浸透性作業。可依客戶需求鉚接各種不同長度的線材。

特性:

體積小型化的設計;
每一種跳脫溫度都經嚴格地校正及檢查,雙金屬片100% 具有快速跳脫( SANP ACTION );
具備有感應電流及感應溫度而動作之雙重性能;
可根據客戶的需求,提供絕緣套管;
可依客戶的需求鉚接各種規格與長度的線材

電器參數:

20 amps/120 volts AC
9 amps/240 volts AC
18 amps/ 16 volts DC

溫度及公差範圍:

35 ℃ -180 ℃ ( 每 5 ℃ 一種規格 ) ;
動作温度公差:有 ± 5 ℃ ,± 7 ℃ 兩種,(一般為± 5 ℃ );可特殊訂做 ± 2 ℃
如客戶須指定其復位溫度 , 可依要求制做 (OFF-ON 最短僅差 5 ℃ ) ;

認證:

UL 和 C-UL NO: E254470 (UL2111) E246870(UL873)
VDE NO: 40015405
TUV NO: R 50063371
PSE
CQC
符合歐盟 RoHS 環保指令( 2002/95/EC Directive )要求。

主要應用:

電動窗馬達;
前後雨刷發動機;
天窗馬達;
調節器發動機;
天線馬達;
門鎖觸發;
雨刷發動;
滑門發動。

模組代碼

Ⅰ溫度

014 – 042
(請看溫度代碼)

Ⅱ端子樣式

A: V7AM (A);        B: V7AM (B);
C: V7AM (AL);     D: V7AM (BL);
E: V7AM + PTC;  F: V7AM (S) (防水);
G: V7AM + Fuse
(參考外形尺寸圖)

Ⅲ Tolerance

03: ±3℃; 05: ±5℃

Ⅳ 校準年分

A: 2003, B: 2004 ,…, Z:2028

Ⅴ 校準週數

1: 第一週, 2: 第二週,… , 第五十二週


溫度代碼

Code

Action Temp.

Code

Action Temp.

OFF

ON

OFF

ON

014

35

25

029

110

72

015

40

30

030

115

75

016

45

35

031

120

78

017

50

38

032

125

82

018

55

40

033

130

85

019

60

42

034

135

90

020

65

45

035

140

93

021

70

50

036

145

95

022

75

55

037

150

100

023

80

57

038

155

105

024

85

60

039

160

110

025

90

62

040

165

115

026

95

65

041

170

120

027

100

67

042

175

125

028

105

70


外形尺寸圖
